Serbian Army - Info & Gallery
- Ersteller Monte-Grobar
- Erstellt am
D
Dado-NS
Guest

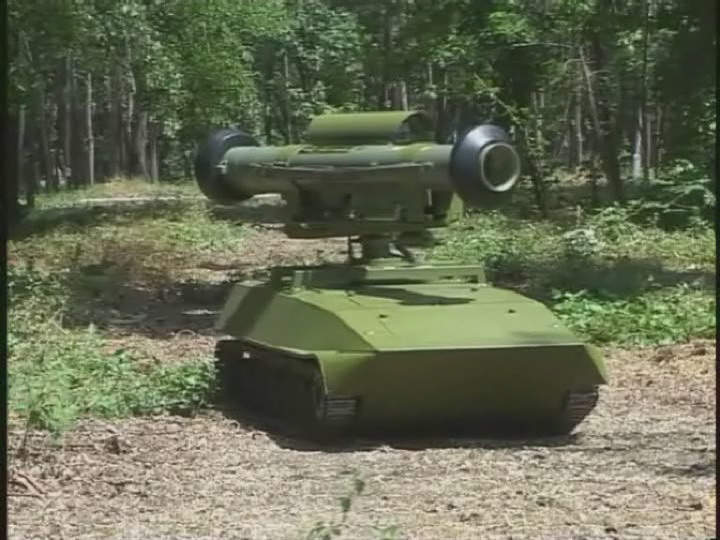

ПЛАТФОРМА РОБОТИЗОВАНА ОСМАТРАЧКА БОРБЕНА-2
ПРОБ-2
НАМЕНА СИСТЕМА
ПРОБ 2 је бежични даљински управљани савремени систем за блиску
противоклопну борбу на гусеничном возилу средњих димензија без посаде.
Намењен је за ефикасну заштиту тенкопролазних праваца, као и за тактичко уништавање утврђених објеката. Велику ефикасност показује и као помоћно средство специјалних пешадијских противоклопних јединица приликом операција извиђања, надгледања и ватреног дејства из небезбедних зона по различитим врстама терена и урбаним условима.
Систем је модуларног типа, са једноставном променом намене и врсте наоружања. Може се користити у свим временским условима и на скоро свим врстама терена. Системом се управља бежично са могућношћу једноставног увезивања у комадно-информациони (C4I) систем вишег нивоа. Са једног командног места могуће је управљати са неколико десетина идентичних или разнородних система.
КОМПОНЕНТЕ СИСТЕМА
Систем се састоји од бежично даљински управљаног гусеничарског возила без посаде средњих димензија. Гусенично возило има тело од заварених челичних плоча, погонскe точковe на предњој страни возила, a систем ослањања је независан са торзионим еластичним ослонцима, док су гусенице металне са двоосовиничним чланцима.
На возило се уграђује даљински бежично управљана платформa са противоклопним ракетним системом ОСА 90 mm са два лансера и осматрачко-нишанском камером или противоклопни ракетни систем М91 120 mm. Могућа је уградња и другог врста наоружања.
ТЕХНИЧКИ ПОДАЦИ
возило: гусенично,
брзина возила: 0-3 km/h (напред и назад),
уздужни нагиб: 30о,
радијус заокрета: у месту,
укупна маса система: 250 kg,
радна аутономија: 2 h,
дужина: 1.725 mm (1900 са ракетним системом ОСА)
ширина: 770 mm
висина: 475 mm (800 са ракетним системом ОСА)
наоружање: ручни бацач ракета 90 mm, М79 - ОСА
(опција ручни бацач ракета 120 mm, М91)
резантни домет: 250м
пробојност: 400 mm – ОСА; 800mm – М91
покретање платформе: по правцу 6º/s, опсег подесив од 0-350º
по елевацији 3º/s, опсег подесив од -20ºдо 50º
управљање платформом: даљински бежично (даљина до 500м)
Осматрачко-нишанска камера: дневно-ноћна колор/црно-бела IP камера са оптичким
и електронским зумом високе осетљивости
ФУНКЦИОНИСАЊЕ СИСТЕМА
• Системом се управља даљински бежично са комадног места удаљеног до 500м.
Командно управљачки пулт се састоји од управљачке конзоле са
телекомуникационим модулима и лаптоп рачунара који служи за контролу камере и
бирање начина рада камера (вожња-осматрање-нишањење).
• Камера има претходно дефинисане модове зумова за вожњу, односно осматрање и
нишањење на 100, 200 или 300 метара. Простим избором са менија, камера се
аутоматски поставља у тражени мод.
• Управљање возилом се врши помоћу контролне конзоле која има алфанумерички
екран, који приказује тренутни статус и функције.
• Управљање платформом односно оруђем се врши такође са командне конзоле.
Постоји могућност подешавања аутоматског рада – покретања по правцу када се
платформа континуално креће по правцу. Додиром на командну палицу аутоматско
кретање престаје и враћа се контрола на палицу.
• Појединачно опаљивање ракета (лева или десна) врши се притиском комбинације
тастера са командног пулта.
Подаци преузети из ВТИ-ог каталога.
YouTube - Partner 2009 - "Milica"
ПРОБ-2
НАМЕНА СИСТЕМА
ПРОБ 2 је бежични даљински управљани савремени систем за блиску
противоклопну борбу на гусеничном возилу средњих димензија без посаде.
Намењен је за ефикасну заштиту тенкопролазних праваца, као и за тактичко уништавање утврђених објеката. Велику ефикасност показује и као помоћно средство специјалних пешадијских противоклопних јединица приликом операција извиђања, надгледања и ватреног дејства из небезбедних зона по различитим врстама терена и урбаним условима.
Систем је модуларног типа, са једноставном променом намене и врсте наоружања. Може се користити у свим временским условима и на скоро свим врстама терена. Системом се управља бежично са могућношћу једноставног увезивања у комадно-информациони (C4I) систем вишег нивоа. Са једног командног места могуће је управљати са неколико десетина идентичних или разнородних система.
КОМПОНЕНТЕ СИСТЕМА
Систем се састоји од бежично даљински управљаног гусеничарског возила без посаде средњих димензија. Гусенично возило има тело од заварених челичних плоча, погонскe точковe на предњој страни возила, a систем ослањања је независан са торзионим еластичним ослонцима, док су гусенице металне са двоосовиничним чланцима.
На возило се уграђује даљински бежично управљана платформa са противоклопним ракетним системом ОСА 90 mm са два лансера и осматрачко-нишанском камером или противоклопни ракетни систем М91 120 mm. Могућа је уградња и другог врста наоружања.
ТЕХНИЧКИ ПОДАЦИ
возило: гусенично,
брзина возила: 0-3 km/h (напред и назад),
уздужни нагиб: 30о,
радијус заокрета: у месту,
укупна маса система: 250 kg,
радна аутономија: 2 h,
дужина: 1.725 mm (1900 са ракетним системом ОСА)
ширина: 770 mm
висина: 475 mm (800 са ракетним системом ОСА)
наоружање: ручни бацач ракета 90 mm, М79 - ОСА
(опција ручни бацач ракета 120 mm, М91)
резантни домет: 250м
пробојност: 400 mm – ОСА; 800mm – М91
покретање платформе: по правцу 6º/s, опсег подесив од 0-350º
по елевацији 3º/s, опсег подесив од -20ºдо 50º
управљање платформом: даљински бежично (даљина до 500м)
Осматрачко-нишанска камера: дневно-ноћна колор/црно-бела IP камера са оптичким
и електронским зумом високе осетљивости
ФУНКЦИОНИСАЊЕ СИСТЕМА
• Системом се управља даљински бежично са комадног места удаљеног до 500м.
Командно управљачки пулт се састоји од управљачке конзоле са
телекомуникационим модулима и лаптоп рачунара који служи за контролу камере и
бирање начина рада камера (вожња-осматрање-нишањење).
• Камера има претходно дефинисане модове зумова за вожњу, односно осматрање и
нишањење на 100, 200 или 300 метара. Простим избором са менија, камера се
аутоматски поставља у тражени мод.
• Управљање возилом се врши помоћу контролне конзоле која има алфанумерички
екран, који приказује тренутни статус и функције.
• Управљање платформом односно оруђем се врши такође са командне конзоле.
Постоји могућност подешавања аутоматског рада – покретања по правцу када се
платформа континуално креће по правцу. Додиром на командну палицу аутоматско
кретање престаје и враћа се контрола на палицу.
• Појединачно опаљивање ракета (лева или десна) врши се притиском комбинације
тастера са командног пулта.
Подаци преузети из ВТИ-ог каталога.
YouTube - Partner 2009 - "Milica"
D
Dado-NS
Guest
Ispaljenje PO rakete OSA sa Milice
D
Dado-NS
Guest

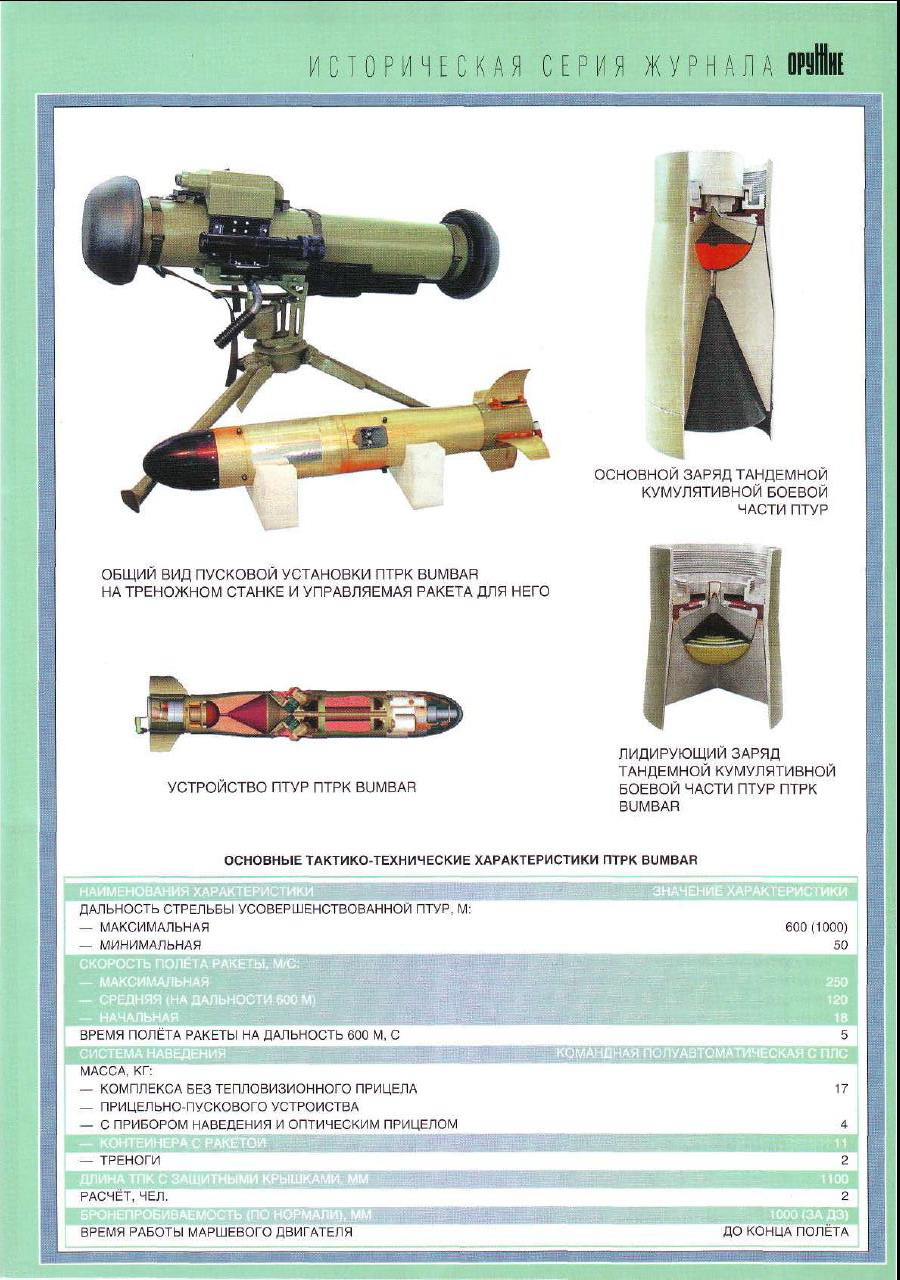

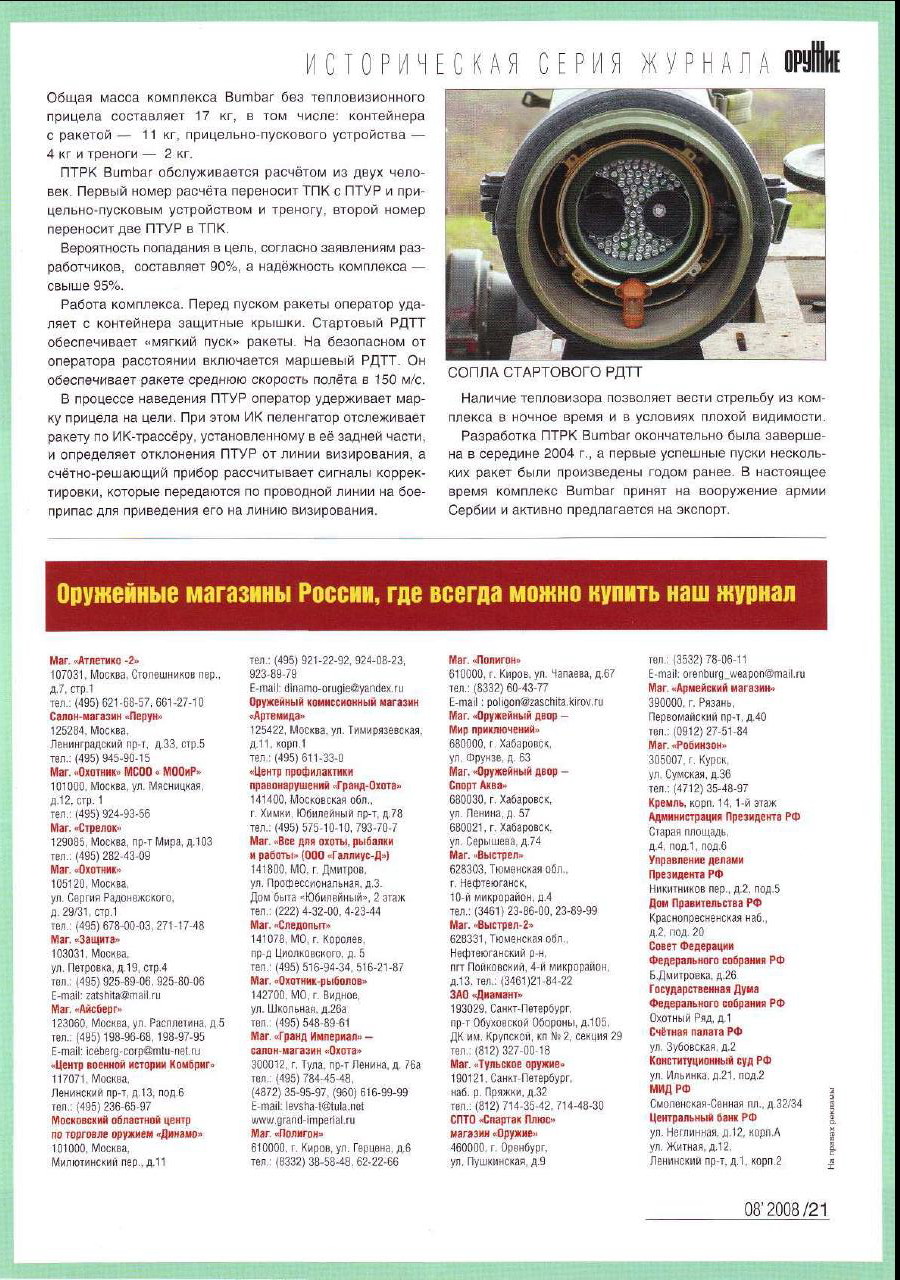

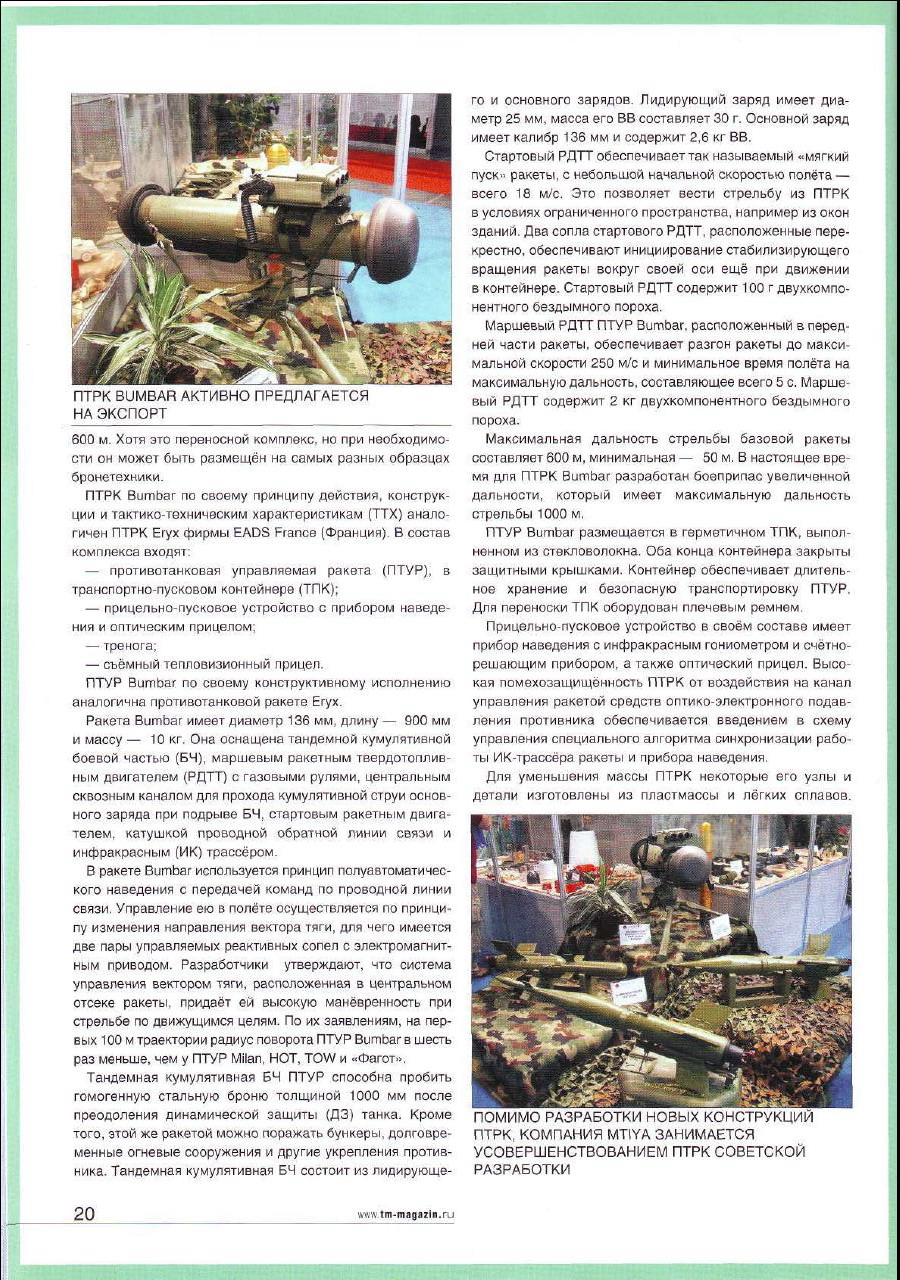

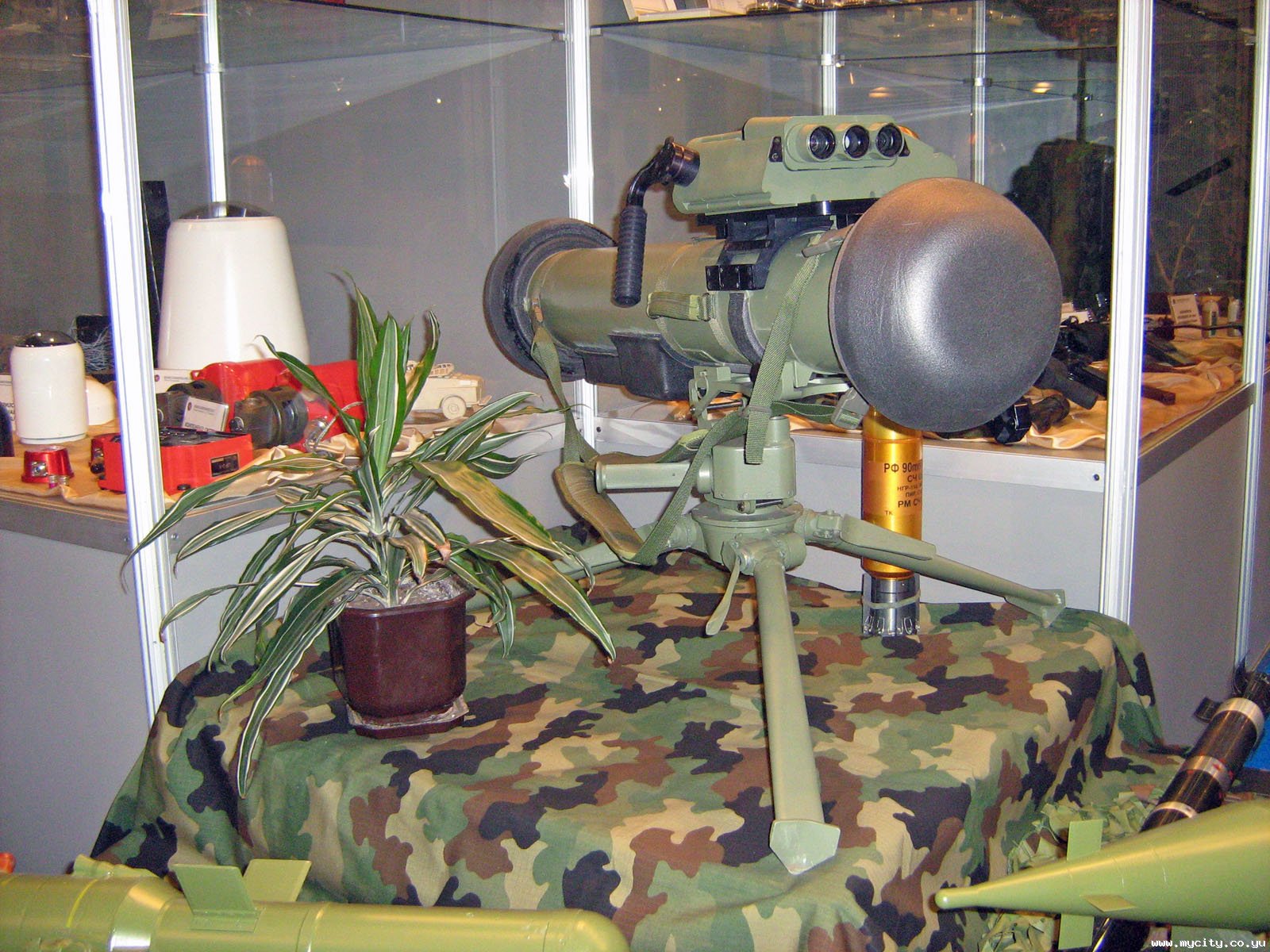

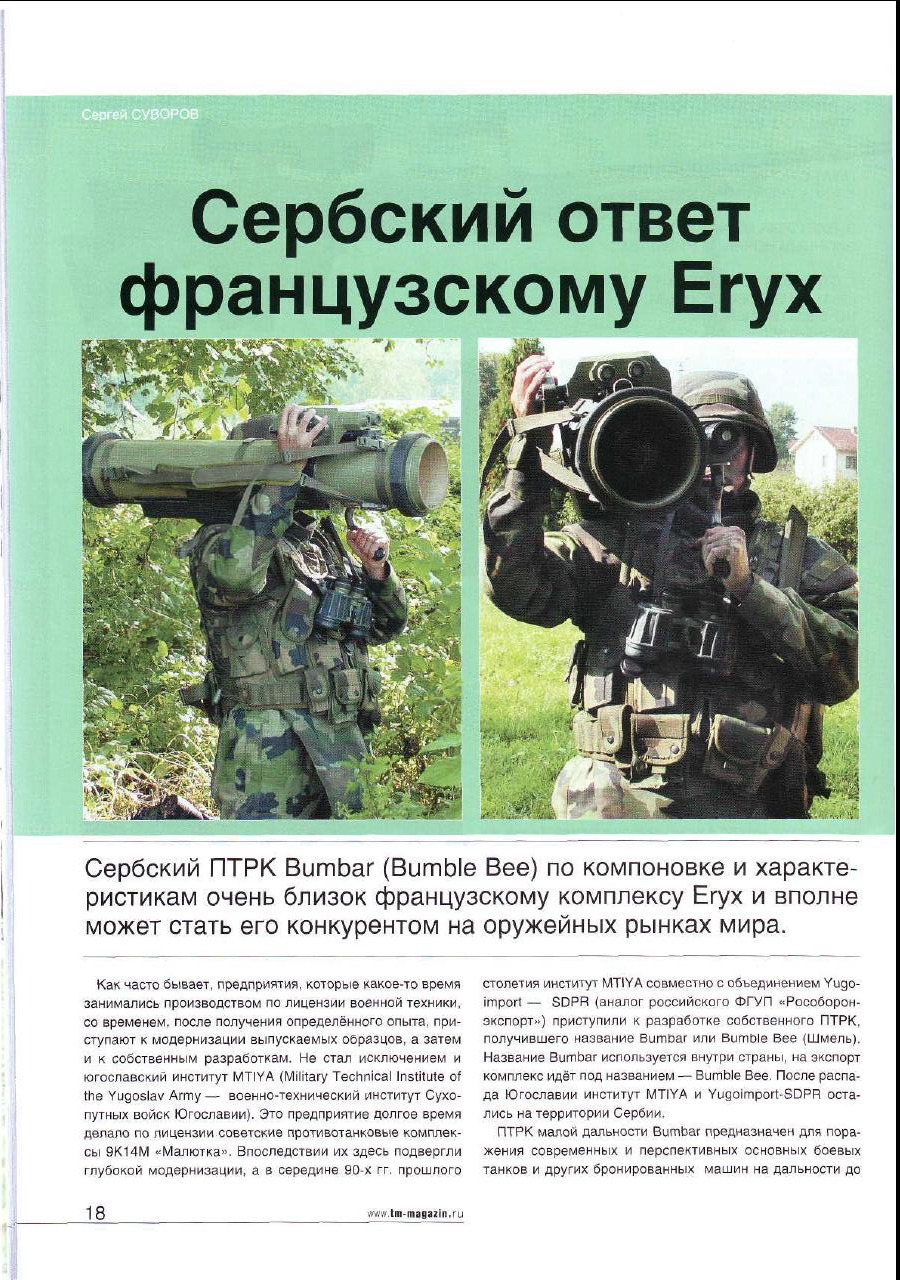

PORS "Bumbar"
D
Dado-NS
Guest
E
El Greco
Guest
ПЛАТФОРМА РОБОТИЗОВАНА ОСМАТРАЧКА БОРБЕНА-2
ПРОБ-2
НАМЕНА СИСТЕМА
ПРОБ 2 је бежични даљински управљани савремени систем за блиску
противоклопну борбу на гусеничном возилу средњих димензија без посаде.
Намењен је за ефикасну заштиту тенкопролазних праваца, као и за тактичко уништавање утврђених објеката. Велику ефикасност показује и као помоћно средство специјалних пешадијских противоклопних јединица приликом операција извиђања, надгледања и ватреног дејства из небезбедних зона по различитим врстама терена и урбаним условима.
Систем је модуларног типа, са једноставном променом намене и врсте наоружања. Може се користити у свим временским условима и на скоро свим врстама терена. Системом се управља бежично са могућношћу једноставног увезивања у комадно-информациони (C4I) систем вишег нивоа. Са једног командног места могуће је управљати са неколико десетина идентичних или разнородних система.
КОМПОНЕНТЕ СИСТЕМА
Систем се састоји од бежично даљински управљаног гусеничарског возила без посаде средњих димензија. Гусенично возило има тело од заварених челичних плоча, погонскe точковe на предњој страни возила, a систем ослањања је независан са торзионим еластичним ослонцима, док су гусенице металне са двоосовиничним чланцима.
На возило се уграђује даљински бежично управљана платформa са противоклопним ракетним системом ОСА 90 mm са два лансера и осматрачко-нишанском камером или противоклопни ракетни систем М91 120 mm. Могућа је уградња и другог врста наоружања.
ТЕХНИЧКИ ПОДАЦИ
возило: гусенично,
брзина возила: 0-3 km/h (напред и назад),
уздужни нагиб: 30о,
радијус заокрета: у месту,
укупна маса система: 250 kg,
радна аутономија: 2 h,
дужина: 1.725 mm (1900 са ракетним системом ОСА)
ширина: 770 mm
висина: 475 mm (800 са ракетним системом ОСА)
наоружање: ручни бацач ракета 90 mm, М79 - ОСА
(опција ручни бацач ракета 120 mm, М91)
резантни домет: 250м
пробојност: 400 mm – ОСА; 800mm – М91
покретање платформе: по правцу 6º/s, опсег подесив од 0-350º
по елевацији 3º/s, опсег подесив од -20ºдо 50º
управљање платформом: даљински бежично (даљина до 500м)
Осматрачко-нишанска камера: дневно-ноћна колор/црно-бела IP камера са оптичким
и електронским зумом високе осетљивости
ФУНКЦИОНИСАЊЕ СИСТЕМА
• Системом се управља даљински бежично са комадног места удаљеног до 500м.
Командно управљачки пулт се састоји од управљачке конзоле са
телекомуникационим модулима и лаптоп рачунара који служи за контролу камере и
бирање начина рада камера (вожња-осматрање-нишањење).
• Камера има претходно дефинисане модове зумова за вожњу, односно осматрање и
нишањење на 100, 200 или 300 метара. Простим избором са менија, камера се
аутоматски поставља у тражени мод.
• Управљање возилом се врши помоћу контролне конзоле која има алфанумерички
екран, који приказује тренутни статус и функције.
• Управљање платформом односно оруђем се врши такође са командне конзоле.
Постоји могућност подешавања аутоматског рада – покретања по правцу када се
платформа континуално креће по правцу. Додиром на командну палицу аутоматско
кретање престаје и враћа се контрола на палицу.
• Појединачно опаљивање ракета (лева или десна) врши се притиском комбинације
тастера са командног пулта.
Подаци преузети из ВТИ-ог каталога.
YouTube - Partner 2009 - "Milica"
lol cooles teil
D
Dado-NS
Guest
Ich habe das mal im TV gesehen, gab eine Reportage über die Austellung dieses Jahr.lol cooles teil
Ich dachte zuerst das sei ein Spielzeug, so wie aus aussah. Aber das Ding konnte richtige gelenkte Panzerabwehrraketen abfeuern!
Und ich dachte was ist den das...?
D
Dado-NS
Guest

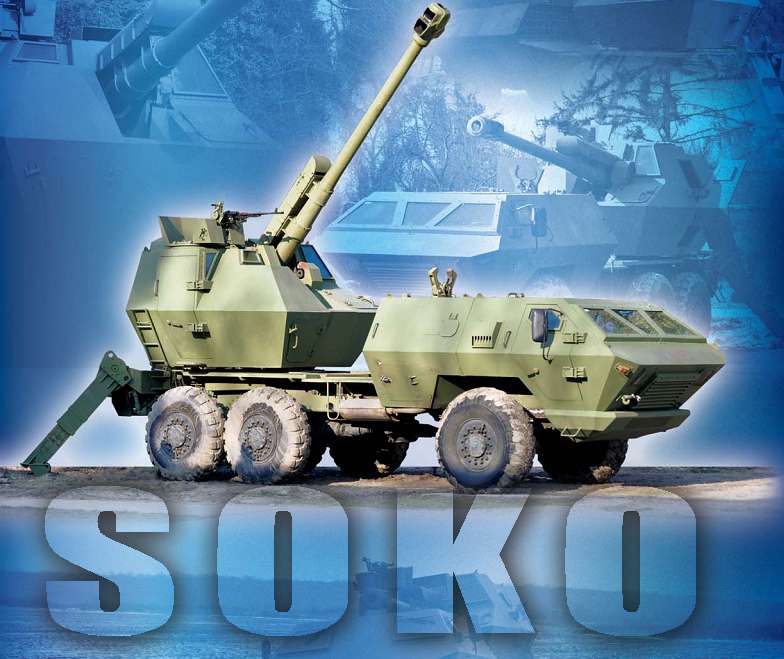

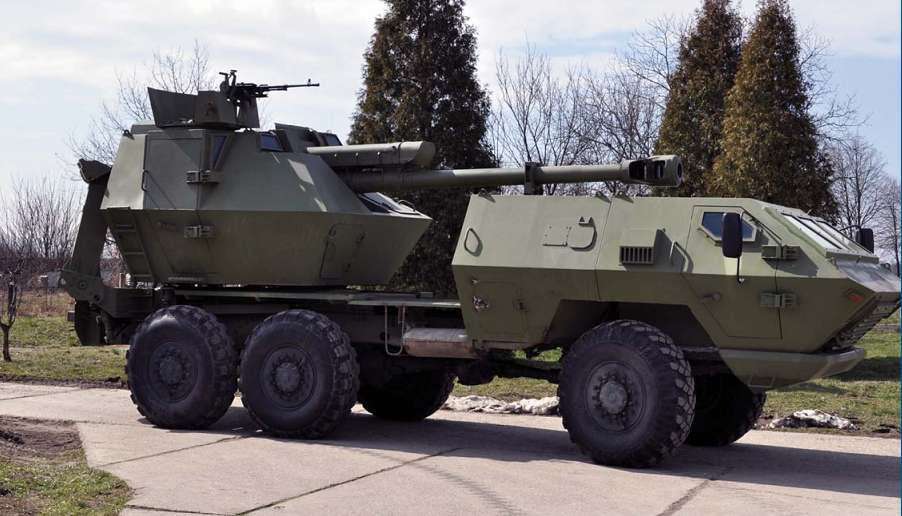

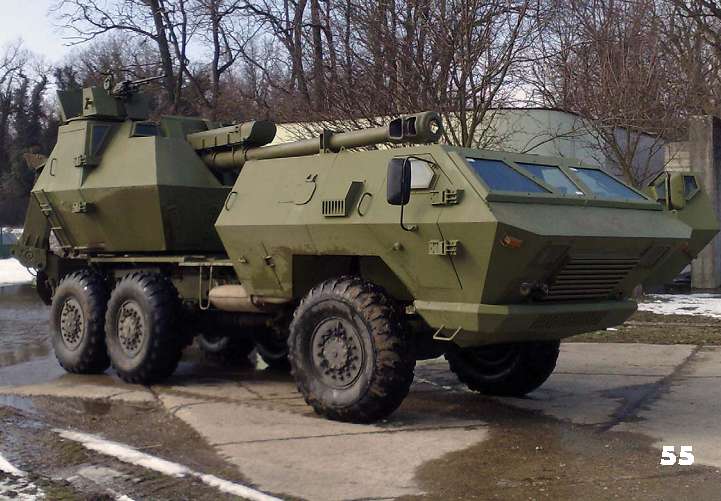

SAMOHODNA TOP-HAUBICA “SOKO” 122 MM
Na osnovu sagledavanja postojećeg stanja, u zemlji i svetu, tendencija razvoja u svetu, opredeljenja da se u naoružanju artiljerijskih jedinica VS zadrže kalibri 122 mm, kao i zainteresovanosti ino kupaca, JP Jugoimport SDPR je done odluku da pokrene razvoj samohodnog oruđa kratkog odziva koje predstavlja top-haubicu nagrađenu na šasiju terenskog vozila pogonske formule 6x6, pod radnim nazivom SH 122 mm "SOKO". Korišćena su iskustava stečena kroz realizaciju razvoja STH 155 mm "NORA-B52", "NORA-B52K0"i "NORA-B52K1".Integracijom haubice 122mm D30 sa pogonskom grupom i točkaškim podvozom u celinu razvijeno je oruđe, čije se kvalitativne prednosti u odnosu na primarno vučno ogledaju u sledećem:
- znatno veća pokretljivost i bolja prohodnost,
- skraćenje vremena prevođenja oruđa iz marševskog u
borbeni položaj i obrnuto,
- balisticka zastičta oruđa i posade na maršu i vatrenom
položaju
- smanjenje broja posluge,
- smanjenje zamora posluge i povećanje brzine gađanja
ostvareno ugradnjom punjača,
- mogućnost savlađivanja vodenih prepreka (duboki gaz),
- uvođenjem sistema za upravljanje vatrom znatno je smanjeno vreme za izračunavanje elemenata za gađanje, i dr.
Samohodna haubica 122 mm "SOKO" je zadržala veliku vatrenu moć (veliki domet, manevar vatrom, preciznost i tačnost pogodaka na cilju i dr.) na nivou vučne haubice 122mm D30.
Naoružanje i zaštita
Radi ugradnje osnovnog naoružanja, na vozilu FAP 2228, su izvršene sledeće modifikacije:
• kabina vozila FAP 2228 je zamenjena oklopnom kabinom otpornom na streljačko naoružanje kalibra 7,62mm, kao i od parčadnog dejstva artiljerijskih projektila. U oklopnoj kabini ugrađeni su svi instrumenti iz osnovne kabine vozila.
• u kabini vozila smešteni su vazač i komandir oruđa.

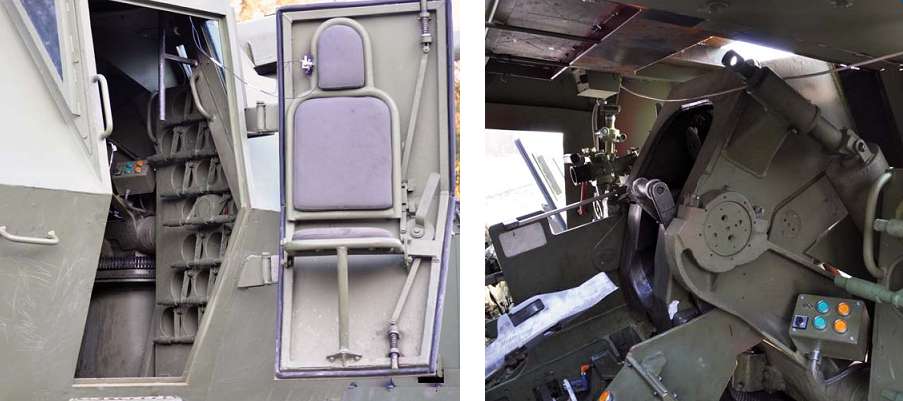

Ispred komandira oruđa instaliran je gun display, pult krakova, komanda za lansiranje (izbacivanje) dimnih kutija, kao i elementi sistema veze sa svim članovima posade oruđa.
• na kabini vozila smešteno je 3+3 bacača dimnihbombi.
• iza kabine vozila postavljen je srednji oklopni deo.
U prvom delu smešteni su svi rezervoari vozila i oruđa. U drugom delu srednjeg oklopa je municijski kontejner za dopunu, u okviru koga je smešteno 26 projektila i 26 barutnih punjenja. Projektili i barutna punjenja smešteni su u odgovarajuća ležišta u municijskom kontejneru. Municijski kontejner je koncipiran tako da omogućava lako preuzimanje
projektila odnosno barutnih punjenja.
• na municijskom kontejneru postavljen je držač cevi na maršu.
• na zadnjem delu vozila montiran je dopunski ram sa koturačama, na kome je postavljeno zvono oruđa.
• na zadnjem delu dopunskog rama i rama vozila postavnjena su 2 teleskopska kraka za oslanjanje oruđa pri gađanju. Ugrađeni krakovi obezbeđuju dobru uzdužnu i poprečnu stabilnost oruđa pri gađanju. Snabdevanje hidrauličkih cilindara za teleskopske krakove je preko glavne pumpe, a u vanrednim okolnostima preko 2 ručne pumpe.
U marševskom položaju kraci se uvlače i podižu u gornji položaj, prema kabini nišandžije i punioca.
• na zvonu oruđa montiran je gornji lafet, naoružanje sa poluautomatskim punjačem i kabina oruđa za smeštaj nišandžije i punioca. U kabini oruđa smešteno je: 20 TF metaka (projektil i barutno punjenje), 5 kumulativnih metaka i 5 municijskih kutija za mitraljez kalibra 7,62 mm
• na desnom delu kabine iznad punioca, postavlje-na je kupola sa mitraljezom 7,62 mm.
• kabina vozila, kabina naoružanja i srednji oklopljeni deo izrađeni su od pancirnih ploča koje obezbeđuju balističku zaštitu posluge oruđa od pešadijskog naoružanje kalibra 7,62 mm, i parčadnog dejstva artiljerijskih projektila, kao i od dejstva nadpritiska barutnih gasova pri gađanju.
• na kabini oruđa montiran je sistem za brzo usisavanje barutnih gasova iz kabine oruđa.
Municija 122 mm
Osnovne tendencije razvoja municije 122 mm u svetu
su:
- razvoj razornih projektila povećanog dometa i efikasnosti: HE,ER (najveći domet oko 17500 m), HE,ERFB (najveći domet oko 18000 m), HE, ERFB BB
(najveći domet oko 21000 m) i razorni aktivno-reaktivni projektil (najveći domet oko 21900 m);
- razvoj projektila samonavođenih na završnom delu putanje (Kitolov, Krasnopolj), čime se postiže povećanje preciznosti, tačnosti i efikas-
nosti dejstva na živu silu i lakooklopljena borbena sredstva;
- razvoj protivoklopnih kumulativno-obeležavajućih, malorotirajućih, projektila većeg efikasnog dometa i probojnosti;
- razvoj projektila specijalne namene(dimni, osvetljavajući, vežbovni...);
- razvoj projektila za VHF radio ometanje,
- razvoj savremenih upaljača višestruke
namene.Razvojem i usvajanjem u naoružanje navedene familije projektila i upaljača postiže se:
- značajno povećanje dometa i efikasnostina cilju;
- veća preciznost i tačnost pogodaka pri gađanju žive sile i lakooklopljenih borbenih sredstava;
- povećanje brisanog dometa i probojnosti oklopa pri vođenju protivoklopne borbe;
- mogućnost izvođenja borbenih dejstva noću i u uslovima smanjene vidljivosti,
- mogućnost efikasnog dejstva po ciljevima različitih
dimenzija, otpornosti, pokretljivosti i vidljivosti.
Na osnovu sagledavanja postojećeg stanja, u zemlji i svetu, tendencija razvoja u svetu, opredeljenja da se u naoružanju artiljerijskih jedinica VS zadrže kalibri 122 mm, kao i zainteresovanosti ino kupaca, JP Jugoimport SDPR je done odluku da pokrene razvoj samohodnog oruđa kratkog odziva koje predstavlja top-haubicu nagrađenu na šasiju terenskog vozila pogonske formule 6x6, pod radnim nazivom SH 122 mm "SOKO". Korišćena su iskustava stečena kroz realizaciju razvoja STH 155 mm "NORA-B52", "NORA-B52K0"i "NORA-B52K1".Integracijom haubice 122mm D30 sa pogonskom grupom i točkaškim podvozom u celinu razvijeno je oruđe, čije se kvalitativne prednosti u odnosu na primarno vučno ogledaju u sledećem:
- znatno veća pokretljivost i bolja prohodnost,
- skraćenje vremena prevođenja oruđa iz marševskog u
borbeni položaj i obrnuto,
- balisticka zastičta oruđa i posade na maršu i vatrenom
položaju
- smanjenje broja posluge,
- smanjenje zamora posluge i povećanje brzine gađanja
ostvareno ugradnjom punjača,
- mogućnost savlađivanja vodenih prepreka (duboki gaz),
- uvođenjem sistema za upravljanje vatrom znatno je smanjeno vreme za izračunavanje elemenata za gađanje, i dr.
Samohodna haubica 122 mm "SOKO" je zadržala veliku vatrenu moć (veliki domet, manevar vatrom, preciznost i tačnost pogodaka na cilju i dr.) na nivou vučne haubice 122mm D30.
Naoružanje i zaštita
Radi ugradnje osnovnog naoružanja, na vozilu FAP 2228, su izvršene sledeće modifikacije:
• kabina vozila FAP 2228 je zamenjena oklopnom kabinom otpornom na streljačko naoružanje kalibra 7,62mm, kao i od parčadnog dejstva artiljerijskih projektila. U oklopnoj kabini ugrađeni su svi instrumenti iz osnovne kabine vozila.
• u kabini vozila smešteni su vazač i komandir oruđa.
Ispred komandira oruđa instaliran je gun display, pult krakova, komanda za lansiranje (izbacivanje) dimnih kutija, kao i elementi sistema veze sa svim članovima posade oruđa.
• na kabini vozila smešteno je 3+3 bacača dimnihbombi.
• iza kabine vozila postavljen je srednji oklopni deo.
U prvom delu smešteni su svi rezervoari vozila i oruđa. U drugom delu srednjeg oklopa je municijski kontejner za dopunu, u okviru koga je smešteno 26 projektila i 26 barutnih punjenja. Projektili i barutna punjenja smešteni su u odgovarajuća ležišta u municijskom kontejneru. Municijski kontejner je koncipiran tako da omogućava lako preuzimanje
projektila odnosno barutnih punjenja.
• na municijskom kontejneru postavljen je držač cevi na maršu.
• na zadnjem delu vozila montiran je dopunski ram sa koturačama, na kome je postavljeno zvono oruđa.
• na zadnjem delu dopunskog rama i rama vozila postavnjena su 2 teleskopska kraka za oslanjanje oruđa pri gađanju. Ugrađeni krakovi obezbeđuju dobru uzdužnu i poprečnu stabilnost oruđa pri gađanju. Snabdevanje hidrauličkih cilindara za teleskopske krakove je preko glavne pumpe, a u vanrednim okolnostima preko 2 ručne pumpe.
U marševskom položaju kraci se uvlače i podižu u gornji položaj, prema kabini nišandžije i punioca.
• na zvonu oruđa montiran je gornji lafet, naoružanje sa poluautomatskim punjačem i kabina oruđa za smeštaj nišandžije i punioca. U kabini oruđa smešteno je: 20 TF metaka (projektil i barutno punjenje), 5 kumulativnih metaka i 5 municijskih kutija za mitraljez kalibra 7,62 mm
• na desnom delu kabine iznad punioca, postavlje-na je kupola sa mitraljezom 7,62 mm.
• kabina vozila, kabina naoružanja i srednji oklopljeni deo izrađeni su od pancirnih ploča koje obezbeđuju balističku zaštitu posluge oruđa od pešadijskog naoružanje kalibra 7,62 mm, i parčadnog dejstva artiljerijskih projektila, kao i od dejstva nadpritiska barutnih gasova pri gađanju.
• na kabini oruđa montiran je sistem za brzo usisavanje barutnih gasova iz kabine oruđa.
Municija 122 mm
Osnovne tendencije razvoja municije 122 mm u svetu
su:
- razvoj razornih projektila povećanog dometa i efikasnosti: HE,ER (najveći domet oko 17500 m), HE,ERFB (najveći domet oko 18000 m), HE, ERFB BB
(najveći domet oko 21000 m) i razorni aktivno-reaktivni projektil (najveći domet oko 21900 m);
- razvoj projektila samonavođenih na završnom delu putanje (Kitolov, Krasnopolj), čime se postiže povećanje preciznosti, tačnosti i efikas-
nosti dejstva na živu silu i lakooklopljena borbena sredstva;
- razvoj protivoklopnih kumulativno-obeležavajućih, malorotirajućih, projektila većeg efikasnog dometa i probojnosti;
- razvoj projektila specijalne namene(dimni, osvetljavajući, vežbovni...);
- razvoj projektila za VHF radio ometanje,
- razvoj savremenih upaljača višestruke
namene.Razvojem i usvajanjem u naoružanje navedene familije projektila i upaljača postiže se:
- značajno povećanje dometa i efikasnostina cilju;
- veća preciznost i tačnost pogodaka pri gađanju žive sile i lakooklopljenih borbenih sredstava;
- povećanje brisanog dometa i probojnosti oklopa pri vođenju protivoklopne borbe;
- mogućnost izvođenja borbenih dejstva noću i u uslovima smanjene vidljivosti,
- mogućnost efikasnog dejstva po ciljevima različitih
dimenzija, otpornosti, pokretljivosti i vidljivosti.
Hundz Gemajni
QQ...
wie kommt es eigentlich das serbien immernoch so gute sachen zt rausbringt, ich mein der staat wird doch kaum geld haben um für entwicklungen zu investieren und verkauft wird denk ich doch auch nicht so viel davon?
D
